100噸快速拉伸成型液壓沖床拉伸墊的作用？
拉伸功能是液壓沖床比較有優勢的一項，是板材沖壓加工常用的工序之一，實際拉伸加工時，為避免加工成品出現折皺，還需特別對材料施加一定的壓邊力。在加工生產中，如果拉伸材料較大且拉伸深度比較深，就需要使用液壓拉伸墊來進行生產。山東威力重工機床有限公司近期就發貨了一臺100噸快速拉伸成型液壓沖床，拉伸件較深，通過油壓拉伸墊完成生產。該設備配有伺服數控系統，使得拉伸精度、拉伸效率提高。
100噸快速拉伸成型液壓沖床油壓拉伸墊工作缸通過止回閥與溢流閥及管路與油缸連通。拉伸墊對拉伸質量起決定性作用。液壓墊也稱拉伸墊，液壓墊一般在100噸液壓沖床工作臺墊板下，底座內。拉伸液壓墊是在100噸液壓沖床上采用的一種壓料裝置。它在拉伸加工時壓住坯料的邊緣防止起皺。配用拉伸液壓墊，可使拉伸液壓沖床的工藝范圍得到擴大。拉伸墊還可用于頂料（或工件）或用來對工件的底部進行局部成形。
100噸快速拉伸成型液壓沖床拉伸墊的組成：液壓工作臺，液壓工作臺的腔內設有液壓墊及液壓墊油缸，液壓墊的下端面與液壓墊油缸的活塞桿相連接，液壓墊的上端面上安裝有多個凳式壓墊，各所述凳式壓墊呈矩形陣列分布，各所述凳式壓墊的頂面為方形鋼板，方形鋼板的下端面四周通過豎板連接在液壓墊的上端面上。
100噸快速拉伸成型液壓沖床拉伸墊工作原理：主馬達帶動100噸液壓沖床滑塊下壓直至上模接觸材料架為止，油壓拉伸墊工作缸內的油壓開始隨上模下壓而升高。當此壓力上升達到額定壓力后，油壓拉伸墊工作缸中的油液將開溢流閥，此時油液會經管道回流至拉伸墊的油氣缸內，從而使拉伸墊之托板一直保持著額定的加壓力，并跟隨滑塊繼續下行至下死點，完成拉伸作業。
100噸快速拉伸成型液壓沖床拉伸墊選擇注意事項：
拉伸墊作為控制板料成形設備的重要組成部分，其選擇除了考慮一次性投資成本、占地空間和維護使用成本等因素外，還需重點關注其性能參數，例如壓力范圍、壓力波動、有效拉伸行程、行程次數、能量曲線、位置控制、冷卻功能、節能措施和拉伸墊原理結構等，在液壓墊選型前需要了解壓力機生產制件的拉伸成形曲線或拉伸力及拉伸行程，并結合壓力機公稱力曲線和能量曲線進行分析。只有明確了解滑塊運行曲線后才能夠合理選擇拉伸墊曲線進而確認拉伸墊的形式。

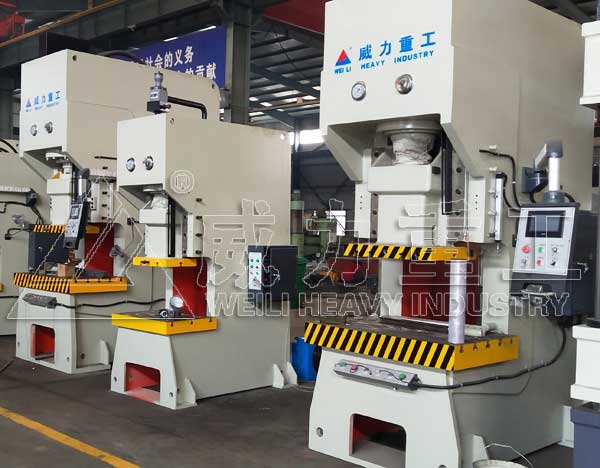

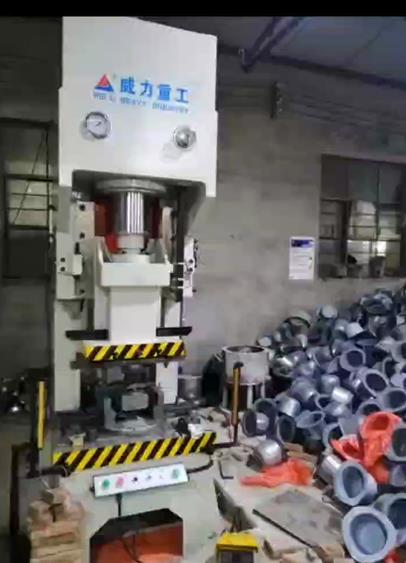

帶有拉伸功能的液壓沖床
