160噸沖床沖壓模具的結構及安裝方法
160噸沖床沖壓模具的結構及安裝方法
160噸沖床因其速度快，深受客戶的信賴，沖床使用流程都是通過壓力機配合模具進行壓型，沖孔等工藝。本文介紹沖床所使用的沖壓模，沖壓模具的結構、沖模的結構，模具結構大同小異，根據不同的160噸沖床產品特點及需求設計相應的模具，不同的模具結構，它的功能也不同，生產出來的產品也不同，總的來說有簡單的，有復雜的。但是不管結構怎么復雜，它的基本結構是不變的，無外乎是若干個模板、入塊和標準件。
模具一般是由若干模板和零件(我們稱之為入塊、或入子)還有標準件組裝而成。
一般的沖壓自動化生產線的沖壓模具結構，具體的模板從上到下(包括代碼編號)是：
上模的模板有：
上托板，上墊腳，上模座(UPU)，上墊板(UBU)，上夾板(PHU)止擋板(PPS)，脫料板(PSU);

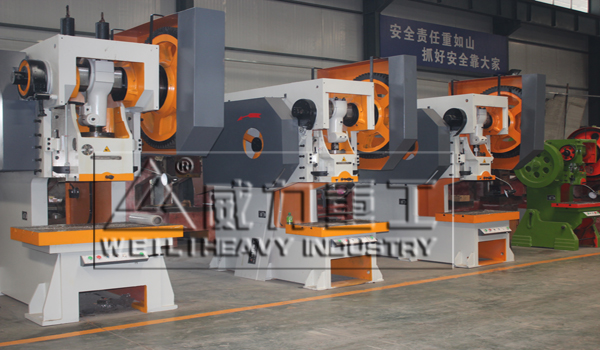

160噸沖床等大噸位沖床
下模的模板有：
下模板(DIE)，下墊板(LBD)，下模座(LPD)，下墊腳，下托板;
其它的比較不常用的模板：
上蓋板(CVU)，擊出板，上模板，下脫料板，下止擋板，下夾板，公模，母模等;
一些模具零件有：
上模的入子，入塊：夾板入塊、脫料板入塊、沖頭等;
下模的入子，入塊：下模入塊、下模刀口等;
標準件：彈簧、六角螺絲、止付螺絲、線簧、等高套、導柱、導套、等高套墊片、兩用銷、頂料銷等;
非標準件：外定位、內定位、節距定位、外限位柱、內限位柱等;

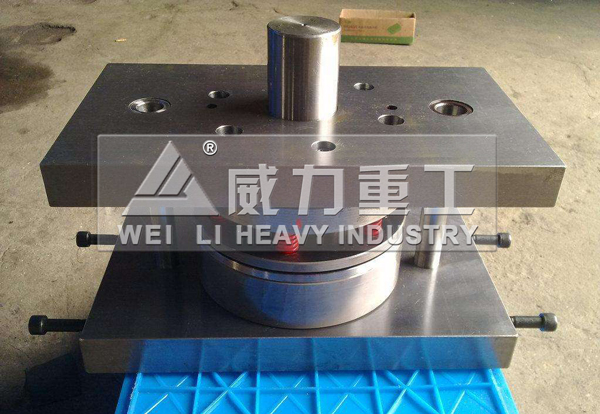

160噸機械沖床加工使用模具
160噸沖床安裝模具的步驟是什么？
1、安裝前首先應確認模具刃口鋒利,凹模刃口上沒有崩口,凸模沒有缺角。如果有崩口或缺角,請首先刃磨刀口。
2、合模前應在上、下模之間墊入一張硅鋼片,防止由于搬運過程碰傷刀口。
3、在模具裝上沖床前,要用油石把底面和上面的毛刺磨掉,用布條將垃圾清理干凈。如果模具上下平面上有毛刺或垃圾,將引起沖片毛刺超差。
4、調整160噸沖床滑塊行程至合適位置壓緊上模,必須保證模柄或模架上平面于滑塊的底面緊密貼合,下模壓板螺釘輕輕壓緊。然后,向上調整滑塊,取出中間的硅鋼片。松開下模壓板螺釘,向下調整滑塊,直至凸模進入凹模3~4mm,壓緊下模壓板螺釘。新模具沖片時凸模必須進入凹模3~4mm,否則,要出現凸模崩口或凹模漲裂。
