多功能拉伸液壓沖床運轉時的慣性力平衡

文章作者：沖床廠家點擊率：發表時間：2019-08-09 16:23 【大中小】

五金沖壓拉伸就是利用多功能液壓沖床及模具將不銹鋼，鐵，鋁，銅等板材及異性材使其變形或斷裂，達到具有一定形狀和尺寸的一種工藝。山東威力重工設計生產的YWH21系列液壓沖床被譽為五金沖壓拉伸界的多功能設備。

多功能液壓沖床是是沖壓設備行業上的第一款全自動、智能化的伺服電液復合壓力機，其與傳統沖床和注壓機相比，無論是在機械結構上，還是控制系統及功能上都有極大的突破。液壓沖床采用了自主研發的雙死循環伺服系統控制方式，人性化程度高、全程自動化、智能化且功能強大。

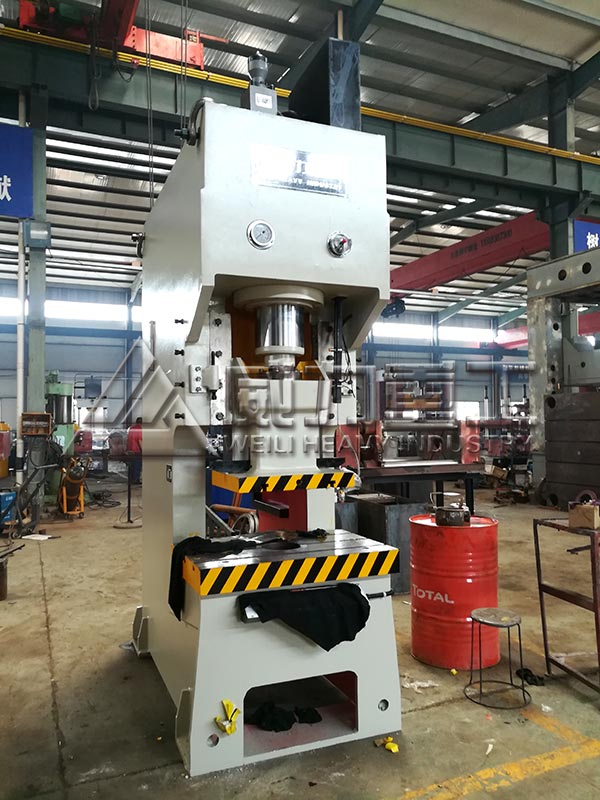

125噸多功能拉伸液壓沖床

多功能拉伸液壓沖床運轉時由曲柄連桿滑塊機構所產生的慣性力比普通型沖床的慣性力大得多，該慣性力使多功能拉伸液壓沖床產生了振動噪聲污染，并降低其沖壓精度，因此，對多功能拉伸液壓沖床進行慣性力的平衡是極其重要的。

多功能拉伸液壓沖床慣性力振幅超過滑塊重量的20倍，因而垂直慣性力比沖床整機總重量大，這么巨大的慣性力，對沖床的正常沖壓生產可產生極為嚴重的影響，必須采取相應的慣性力平衡措施。

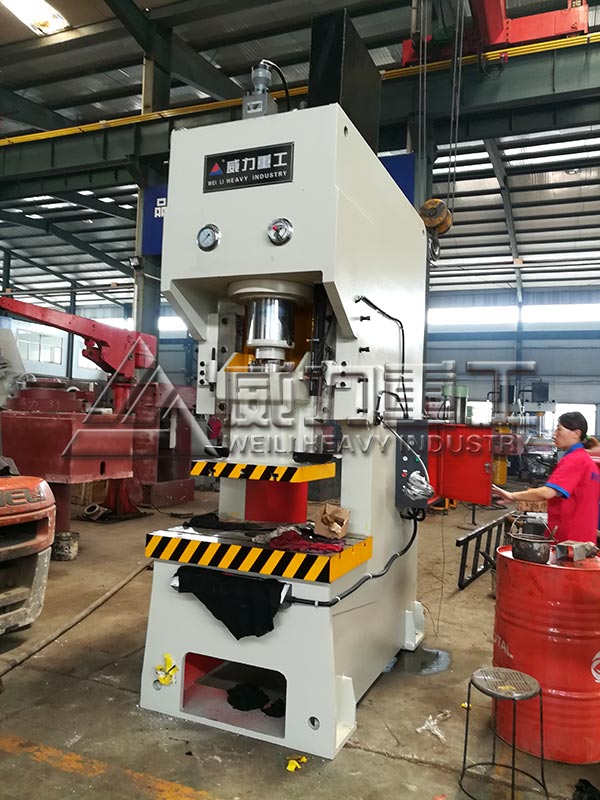

數控式液壓沖床加工車間

為降低慣性力并提高慣性力的平衡效果應盡量減小回轉部分及往復運動的質量，由于滑塊的高速往復運動是慣性力的主要來源，因此，在保證強度的同時，將滑塊的質量設計的盡量小(如中間鉆孔、采用高強度低密度合金如輕合金鑄鋁滑等)；采用雙曲軸雙點或四點的傳動方式；采用先進的、可調性高、維修簡便的動態平衡裝置。

多功能拉伸液壓沖床由于慣性力太大，采用氣動平衡缸時其尺寸過于龐大，滑塊速度過高其氣動密封圈無法承受，氣動平衡缸的上下腔需要頻繁進排氣，沒有合適的氣動閥能滿足此過快的換向頻率，因此，在多功能拉伸液壓沖床上不宜采用氣動平衡缸形式的慣性力平衡方式。

本文由沖床廠家整理，轉載請注明來自：www.gemzy.cn
